    胶囊铝塑包装机的组成及工艺流程、操作程序都详细的介绍了一遍

    点击次数:1394 发布时间:2020-02-26

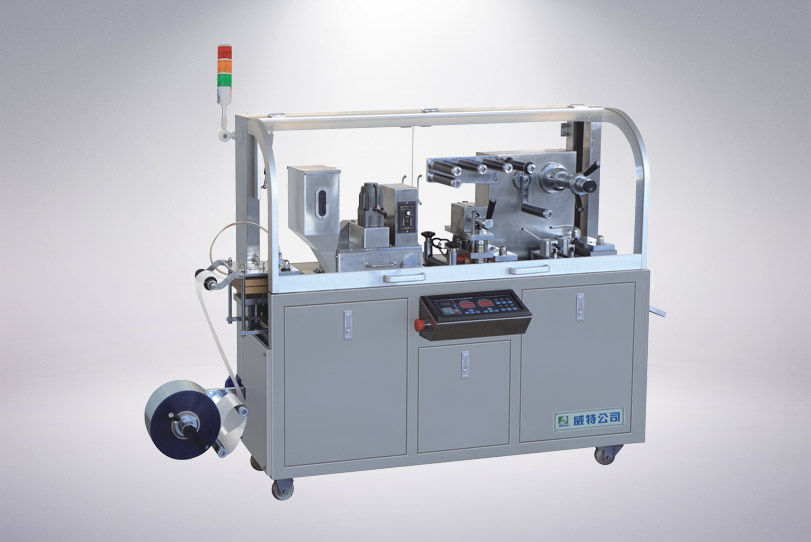

       胶囊铝塑包装机主要机构包括机身、铝箔支架、成形加热、滚模机构、加料器、PVC支架、热封网纹、步进机构、传动机构、冲裁机构、批号机构、电器控制箱等
      1.机身:机身主要由机座和墙板组成,为本机主体,借以支承所有其它零部件。
      2.铝塑卷筒:包括铝箔卷筒和塑片卷筒两部分。卷筒主要由筒体、里外定子、制动圈和调节螺母等组成,筒体两端用滚动轴承支承在支承轴上,为卷筒的转动部分,当牵引塑料薄膜或铝箔时,即带动装在卷筒上的卷料自由转动。定子分里外定子,滑套在筒体外圆柱面上,并借固定螺钉固定在筒体的任意位置,用以装固定不同宽度的卷料。制动圈套装在筒体的里端外圆柱面上,并固定在支板上,为卷筒在静止部分,用以制动筒体,拧紧或退出制动圈外圆周上4只调节螺钉,可增加或减少对筒体的制动力,使被牵引的薄膜或铝箔获得必要的张紧力,调节螺母旋装在支承国并套装在筒体的外端内圆柱面上,并用1台轴承与铜体连接,在筒体旋转的情况下,转动调节螺母,可使筒体实现轴向移动,用以调节郑料的横向位置。支承轴固定在支板上,支板固定在机身上,构成卷筒的支承主体。
      3.成形采用正压成形,加热采用平板加热。
      4.滚模:本机关键部件,它与吸塑加热器、热封网辊相配合,先后完成泡罩成形、热压密封等工序。该部件主要由滚模、滚模轴、月形阀板以及真空和冷却系统组成。滚模用硬铝金制造,表面分布着泡窝,窝底钻有微孔,通过月形阀板与真空吸气管相通,使通过吸泡区段的塑料薄膜经加热器幅射加热软化后,被吸成泡罩。滚模套装在滚模轴上,用螺母固紧,变换药品时,只要打开滚模密封端盖松下螺母,即可更换滚模。滚模轴芯设有进、排水道。冷却水通过水道进入滚模,起到冷却作用。
      5.加料器:它主要由料、料槽、盘刷、滚刷及直流电机等组成,料用于储存药品。开启闸板,药品自行进入料槽,然后借助三只绕垂直轴转动的盘刷将药品刷入已成形的泡罩内,三只盘刷呈行星迹转动,以提高加料器的填率,滚刷绕水平轴按顺时针方向转动,置于加料器的出口,将薄膜上未能进入泡罩的药品刷入泡罩或刷回加料器。
      6.热封网纹辊:热封网纹辊与滚模配合,完成薄膜与铝箔的热压密封工作,热封网纹辊主要由网纹辊压缩弹簧、离合装置和支架等组成,网纹辊体内装有六只加热管,工作时加热网纹辊,然后使进入热封的铝箔表面热熔胶加热熔化,网纹辊两端的方块轴承去支架滑槽中,用压缩弹簧加压网纹辊。工作时,使网纹辊靠近吸泡滚模,使进入热封的蒫膜与加热的铝箔实现压密封。离合装置包括凸轮和拨叉,凸轮按逆时针方向旋转,经拨叉使广场轴承右移,反向压缩加压弹簧,网纹辊便离开滚模,当没有塑料薄膜和铝箔进入或不同时进入热封时,网纹辊与滚模必须避免接触,否则将可能损坏网纹辊和滚模。
      7.批号装置:批号设置在冲模内,模腔上方有长条方孔,长方孔内装入钢字夹,钢字由钢字夹连成一体,钢字夹外侧端面用压板压住,压板上的调节螺钉用于调节打印批号压力,模腔上方的二只调节螺钉,取出钢字夹,换上钢字,重新装上压板即可,
      8.步进机构:机构为冲裁工序的间歇进给机构由间歇运动机构和步进辊筒组成。采用槽轮将传动机构的连续运动转换为间歇运动,步进辊筒体表面有泡槽,泡槽与塑料泡带结合借以牵引泡带。步进辊筒子与冲模运动必须严格协调,步进辊筒子必须在冲模回程时间中作进给运。当运动不协调时,首先松开间歇运动机构的齿轮支板(在传动箱中),摆动齿轮支板,使齿轮脱离啮合状态,然后调节进给时间。
      9.传动机构:该机构包括主电动机,塔轮变速器、摆线针轮减速器和传动齿轮等。主电动通过齿轮传动分别将支力传递给滚模、步进机构和冲裁机构。
      10.冲模机构:该机构是将塑料泡带冲裁成板块状包装成品,这主要上曲柄杆机构、中模板(冲头)、模腔和刀片等组成,由曲柄连杆机构实现中模的往复动,由中模板与模腔将泡带冲裁成板块,刀片安装在中模板下侧面,随中模板运动裁切泡带废边。
      胶囊铝塑包装机的工艺流程:首先将塑料薄膜加热软件后吸成泡罩,然后在泡罩中充填药品,并用铝箔将泡罩热压这密封,zui后将其冲成规定尺寸的、板块。
      胶囊铝塑包装机的操作程序
      (1)拨通电源开关,打开供水阀;
      (2)按下预热开关,加热器开关,成形温度到100度左右。
      (3)放置PVC硬片,稍过下步进轮。
      (4)按下主电机启动开关,将PVC吸泡4米长后,按下主电机停止开关。
      (5)将泡带装入本机各1位,稍过步进辊筒,进入冲模上的有机玻璃导板。
      (6)待温控仪温度显示在150度左右时,铺好铝箔并打加料器闸门,将加热器电机开关按下。
      (7)按下主电机启动开关,合拢网纹辊筒,机器开始全面工作。
      以上便是今天关于胶囊铝塑包装机的组成及工艺流程、操作程序都详细的介绍了一遍的全部分享了,希望对大家今后使用本设备能有帮助。
